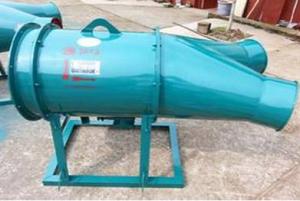

BT35-II系列防爆軸流風機

文章來源：防爆風機作者：防爆風機小編發布時間：2017-04-17 12:03:16 瀏覽次數：15295

[導讀]：防爆軸流風機（BT35-II）也是T35-II的派生產品，用于輸送易燃易爆的場所，葉輪用鋁合金加工而成，以防在運轉中引起火花，電機配用隔爆型電機。▶ 語音朗讀

一、BT35-II系列軸流風機

1、BT35-II系列軸流風機是我國八十年代在30-II的基礎上改進設計的新型風機，它與30-II風機相比具有明顯優點：①結構更合理：輪轂是圓筒形，減少流動損失，葉片根部強度高；②性能有較大提高；全壓效率為89.5%，噪聲降低3.6：1B（A）。

2、本系列風機適用于輸送非易燃易爆無腐蝕無顯著粉塵的氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可有較長的排氣管道內間隔串聯安裝，以提高管道中的壓力，卸下機殼還可做自由風扇用。

3、本系列風機葉輪直徑由小到大共有三十個規格，每一規格風機的葉片婁都為4片，葉片角度有15。、20。、25。、30。、35。五種，參數范圍廣，風量826-67892 m3/h，風壓39Pa-474 Pa（詳見性能參數表）。

4、本系列風機主要有葉輪、機殼、集流器及電機等部件組成，葉輪與電機直聯。

5、防腐軸流風機（FT35-II）是采用防腐電機，用于輸送有腐蝕性的氣體在。

6、防爆軸流風機（BT35-II）也是T35-II的派生產品，用于輸送易燃易爆的場所，葉輪用鋁合金加工而成，以防在運轉中引起火花，電機配用隔爆型電機。

7、BT35-II和FT35-II型通風機的性能參數外形尺寸及其注意事項都同T35-II一樣。

二、BT35-II系列軸流風機安裝

1、安裝前應詳細檢查風機是否有損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。

2、安裝時要注意檢查各連接部分有無松動，葉片與風筒間隙應均勻，不得相碰。

3、連接風口管道的重量不應由風機的風筒承受，安裝時應另加支撐。

4、在風機負口端必須裝集風器，希望裝置防護網。

5、風機底座必須與地基平面自然接合，不得敲打底座強制連接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。

6、安裝完畢后，必須先進行試驗，待運行正常后，才允許正式使用。

三、BT35-II系列軸流風機性能參數表

機號 NO.	轉速 (r/min)	葉角 (deg)	風量 (m3/h)	風壓 (Pa)	功率 (kW)
2.8	2900	15	1649	155	0.12
		20	2167	172	0.18
		25	2685	177	0.18
		30	2921	190	0.25
		35	3202	237	0.25
	1450	15	826	39	0.025
		20	1086	44	0.025
		25	1346	45	0.025
		30	1464	49	0.04
		35	1605	61	0.04
3.15	2900	15	2339	196	0.18
		20	3074	218	0.25
		25	3810	224	0.37
		30	4141	242	0.37
		35	4545	300	0.55
	1450	15	1169	49	0.025
		20	1537	54	0.04
		25	1905	56	0.04
		30	2072	60	0.06
		35	2273	75	0.09
3.55	2900	15	3367	246	0.37
		20	4426	277	0.55
		25	5484	284	0.55
		30	5965	306	0.75
		35	6542	380	1.1
	1450	15	1680	62	0.04
		20	2208	69	0.06
		25	2737	71	0.09
		30	3265	76	0.09
		35	3977	95	0.12
4	2900	15	4806	316	0.55
		20	6316	352	1.1
		25	7826	361	1.1
		30	8513	388	1.1
		35	9336	483	1.5
	1450	15	2406	79	0.09
		20	3163	88	0.12
		25	3922	90	0.12
		30	4263	97	0.18
		35	4678	121	0.25
4.5	1450	15	3427	100	0.12
		20	4504	112	0.18
		25	5881	115	0.25
		30	6070	123	0.37
		35	6658	153	0.37
5	1450	15	4700	124	0.25
		20	6178	138	0.37
		25	7655	141	0.37
		30	8327	152	0.55
		35	9133	189	0.75
	960	15	3142	54	0.37
		20	4129	60	0.37
		25	5117	62	0.37
		30	5566	66	0.37
		35	6104	83	0.37
5.6	1450	15	6595	154	0.37
		20	8667	172	0.55
		25	10739	177	0.75
		30	11682	190	1.1
		35	12812	237	1.1
	960	15	4362	68	0.37
		20	5730	75	0.37
		25	7101	77	0.37
		30	7724	83	0.37
		35	8471	103	0.37
6.3	1450	15	9393	196	0.75
		20	12345	218	1.1
		25	15297	224	1.5
		30	16639	241	1.5
		35	18250	300	2.2
	960	15	6219	86	0.37
		20	8173	96	0.37
		25	10128	98	0.37
		30	11016	106	0.75
		35	12082	131	0.75
7.1	1450	15	13444	249	1.5
		20	17670	277	2.2
		25	21895	284	2.2
		30	23815	306	3
		35	26120	380	4
	960	15	8902	110	0.75
		20	11700	122	0.75
		25	14498	125	0.75
		30	15769	134	0.75
		35	17296	167	1.1
8	1450	15	19235	316	2.2
		20	25280	352	4
		25	31325	361	4
		30	34073	388	5.5
		35	37070	483	7.5
	960	15	12733	139	0.75
		20	16733	154	1.1
		25	20735	158	1.5
		30	22559	170	1.5
		35	24739	212	2.2
9	960	15	18132	175	1.5
		20	23830	195	2.2
		25	29529	200	3
		30	32119	215	3
		35	35227	268	4
10	960	15	24874	217	2.2
		20	32691	241	3
		25	40508	247	4
		30	44062	266	4
		35	48326	331	7.5
11.2	960	15	34944	272	4
		20	45927	303	5.5
		25	56909	310	7.5
		30	61091	344	7.5
		35	67892	415	11

注：風機電源為380V/3相，用戶若需220V/1相，請在訂貨時注明。
