T35-11系列低噪聲軸流風機

文章來源：軸流風機作者：軸流風機小編發布時間：2018-03-04 11:40:09 瀏覽次數：16766

[導讀]：T35-11系列低噪聲軸流風機廣泛應用于廠房、倉庫、辦公樓、住宅等場所的通風換氣，主要優點是結構更合理，風機葉輪直徑由小到大有三十個規格，參數范圍廣，每一規格風機的葉片都為4片，葉片角度有15度、20度、25度、30度、35度五種，t35軸流風機適用于輸送非易燃易爆無腐蝕無顯著粉塵的氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣等場合。▶ 語音朗讀

T35-11系列低噪聲軸流風機廣泛應用于廠房、倉庫、辦公樓、住宅等場所的通風換氣，T35-11系列軸流風機主要優點是結構更合理，風機葉輪直徑由小到大有三十個規格，參數范圍廣，每一規格風機的葉片都為4片，葉片角度有15度、20度、25度、30度、35度五種，t35軸流風機適用于輸送非易燃易爆無腐蝕無顯著粉塵的氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣等場合。

FT35-11型防腐軸流風機是采用防腐材料外涂環氧漆加工而成的T35-11型通風機，或用玻璃鋼材質加工而成的軸流風機，可用于輸送有腐蝕性的氣體。

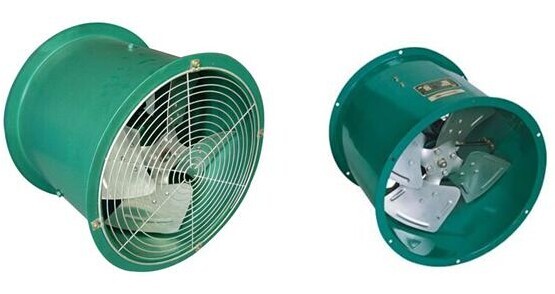

T35-11系列低噪聲軸流風機

T35-11系列低噪聲軸流風機特點

風量大、噪音低、結構簡單、堅固耐用

可改做成防爆、防腐型，應用于廠房、倉庫、辦公樓、住宅等場合的通風換氣

風量：可達826-68000CMH

全壓：可達39-480 Pa

T35-11系列低噪聲軸流風機結構

T35-11系列低噪聲軸流風機扭曲型葉片、高輪轂比、低風阻電機支架以及最佳葉棚參數，具有風量大、風壓高、耗電省等優點，是一種新型、高效、節能型軸流風機，對于通風管道較長的場合可將數臺風機串聯安裝，以提高風壓。

注：FT35防腐型軸流通風機，用于輸送有腐蝕性的氣體；

BT35為防爆型軸流通風機，用于輸送易燃易爆的氣體；

FBT35為防腐防爆型軸流通風機，用于輸送有腐蝕性且易燃易爆的氣體。

一般T35系列風機為不帶底腳供貨，如需要請在訂貨時說明。

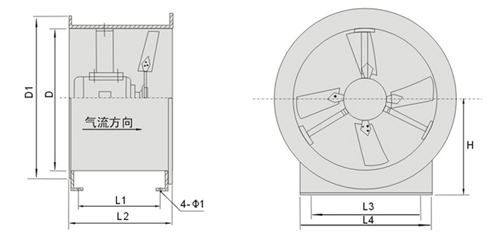

T35-11系列低噪聲軸流風機外形尺寸表

機號	尺寸
機號	D	D1	L1	L2	L3	L4	H	Φ1
2.8	290	350	220	260	150	250	200	Φ8.5
3.15	325	390	220	260	150	250	220	Φ8.5
3.55	365	430	260	300	200	300	240	Φ8.5
4	410	480	260	300	200	300	260	Φ10.5
4.5	460	530	280	320	250	350	290	Φ10.5
5	510	580	310	350	300	400	320	Φ10.5
5.6	570	650	380	420	400	500	360	Φ10.5
6.3	640	720	400	460	400	500	400	Φ12.5
7.1	720	800	420	480	500	600	440	Φ12.5
8	810	890	460	520	500	600	500	Φ12.5
9	910	990	590	650	600	700	540	Φ12.5
10	1010	1100	690	750	600	700	595	Φ12.5
11.2	1130	1230	770	830	700	800	640	Φ12.5

T35-11系列低噪聲軸流風機性能參數表

機號	轉速 (rpm)	葉角 (deg)	風量 (m3/h)	風壓 (Pa)	功率 (kW)
2.8	2900	15	1649	155	0.12
		20	2167	172	0.18
		25	2685	177	0.18
		30	2921	190	0.25
		35	3202	237	0.25
	1450	15	826	39	0.025
		20	1086	44	0.025
		25	1346	45	0.025
		30	1464	49	0.04
		35	1605	61	0.04
3.15	2900	15	2339	196	0.18
		20	3074	218	0.25
		25	3810	224	0.37
		30	4141	242	0.37
		35	4545	300	0.55
	1450	15	1169	49	0.025
		20	1537	54	0.04
		25	1905	56	0.04
		30	2072	60	0.06
		35	2273	75	0.09
3.55	2900	15	3367	246	0.37
		20	4426	277	0.55
		25	5484	284	0.55
		30	5965	306	0.75
		35	6542	380	1.1
	1450	15	1680	62	0.04
		20	2208	59	0.06
		25	2737	71	0.09
		30	3265	76	0.09
		35	3977	95	0.12
4	2900	15	4806	316	0.55
		20	6316	352	1.1
		25	7826	361	1.1
		30	8513	388	1.1
		35	9336	483	1.5
	1450	15	2406	79	0.09
		20	3163	88	0.12
		25	3922	90	0.12
		30	4263	97	0.18
		35	4678	121	0.25
4.5	1450	15	3427	100	0.12
		20	4504	112	0.18
		25	5881	115	0.25
		30	6070	123	0.37
		35	6658	153	0.37
5	1450	15	4700	124	0.25
		20	6178	138	0.37
		25	7655	141	0.37
		30	8327	152	0.55
		35	9133	189	0.75
	960	15	3142	54	0.37
		20	4129	60	0.37
		25	5117	62	0.37
		30	5566	66	0.37
		35	6104	83	0.37

機號	轉速 (rpm)	葉角 (deg)	風量 (m3/h)	風壓 (Pa)	功率 (kW)
5.6	1450	15	6595	154	0.37
		20	8667	172	0.55
		25	10739	177	0.75
		30	11682	190	1.1
		35	12812	237	1.1
	960	15	4362	68	0.37
		20	5730	75	0.37
		25	7101	77	0.37
		30	7724	83	0.37
		35	8471	103	0.37
6.3	1450	15	9393	196	0.75
		20	12345	218	1.1
		25	15297	224	1.5
		30	16639	241	1.5
		35	18250	300	2.2
	960	15	6219	86	0.37
		20	8173	96	0.37
		25	10128	98	0.37
		30	11016	106	0.75
		35	12082	131	0.75
7.1	1450	15	13444	249	1.5
		20	17670	277	2.2
		25	21895	284	2.2
		30	23815	306	3
		35	26120	380	4
	960	15	8902	110	0.75
		20	11700	122	0.75
		25	14498	125	0.75
		30	15769	134	0.75
		35	17296	167	1.1
8	1450	15	19235	316	2.2
		20	25280	352	4
		25	31325	361	4
		30	34073	388	5.5
		35	37070	483	7.5
	960	15	12733	139	0.75
		20	16733	154	1.1
		25	20735	158	1.5
		30	22559	170	1.5
		35	24739	212	2.2
9	960	15	18132	175	1.5
		20	23830	195	2.2
		25	29529	200	3
		30	32119	215	3
		35	35227	268	4
10	960	15	24874	217	2.2
		20	32691	241	3
		25	40508	247	4
		30	44062	266	4
		35	48326	331	7.5
11.2	960	15	34944	272	4
		20	45927	303	5.5
		25	56909	310	7.5
		30	61091	344	7.5
		35	67892	415	11

T35-11系列低噪聲軸流風機安裝

1、安裝前應詳細檢查風機是否有損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。

2、安裝時要注意檢查各不如部分有無松動，葉片與風筒間隙應均勻，不得相碰。

3、連接風口管道的重量不應由風機的風筒承受，安裝時應另加支撐。

4、在風機風口端必須裝集風器，并安裝防護網。

5、風機底座必須與地基平面自然接合，不得敲打底座強制聯接，以防底座變形，安裝時應校正機座，加墊鐵片、保持水平位置，然后擰緊地腳螺栓。

6、安裝完畢后，必須先進行實驗，待運行正常后，才允許正式使用。

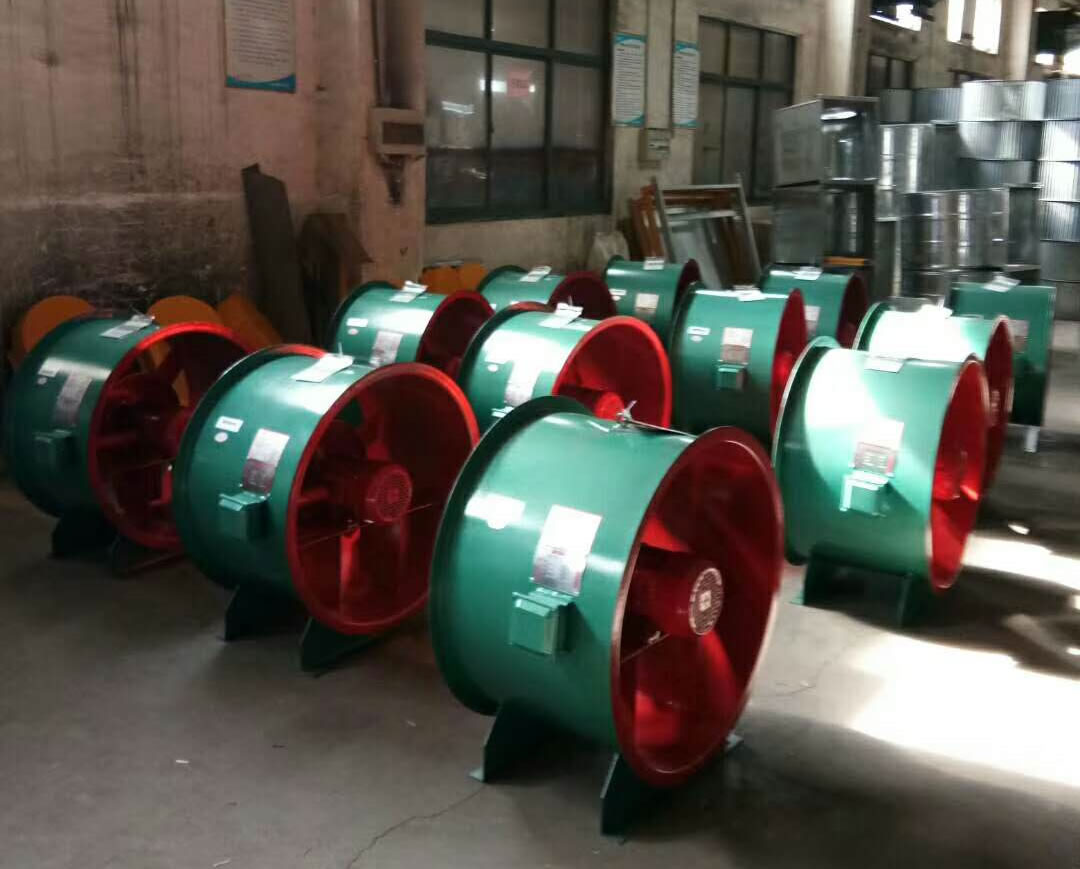

T35-11系列低噪聲軸流風機安裝

總結

T35-11系列低噪聲軸流風機適用于輸送易燃易爆無腐蝕性氣體，環境溫度不得超過60℃。廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可在較長的排氣管道內間隔串聯安裝以提高管道中的壓力，卸下電機可做自由風扇。防腐軸流式風機(FT35-11型)采用防腐材料外涂環氧漆加工而成，電機采用特種防腐電機用于輸送有腐蝕性氣體。防爆軸流式風機 (BT35-11 ) 型，用于輸送易燃易爆的氣體。葉輪由鋁合金加工而成，以防止在運轉中引起火花, 電機采用隔爆型電機。FT35-11型和BT35-11型風機的性能參數和外形尺寸均同T35-11型風機一樣。T35-11系列低噪聲軸流風機需帶支架腳和電機電壓，請訂貨時注明。
