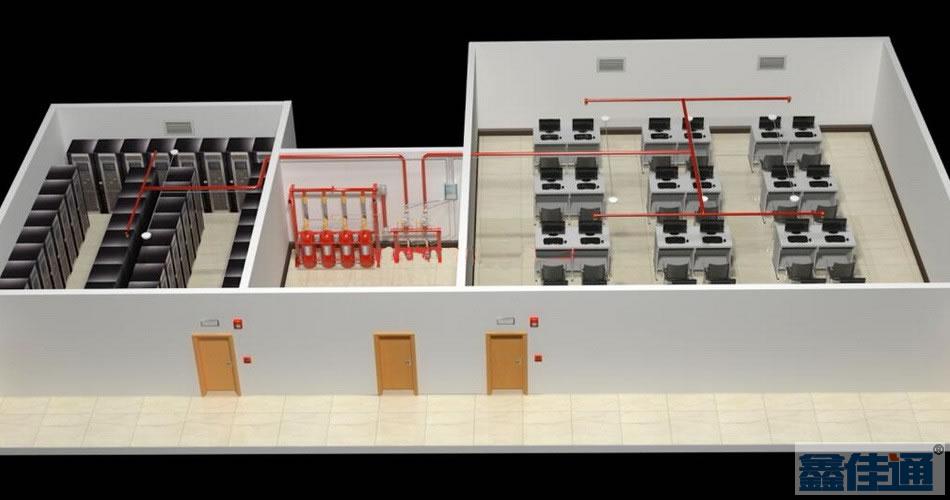

泄壓裝置的學名是“氣體滅火系統防護區自動泄壓裝置”，一般安裝在氣體滅火系統防護區，平時呈關閉狀態，滅火劑噴放時，當防護區內壓強超過設定開啟值時自動開啟，當防護區內壓強降低至設定關閉值以下時自動關閉，是一種起泄放壓力作用的裝置。

泄壓裝置作用

防護區需要設置泄壓口，是因?yàn)闅怏w滅火劑噴入防護區內，會顯著地增加防護區的內壓，如果沒有適當?shù)男箟嚎?，防護區的圍護結構將可能承受不起增長的壓力而遭到破壞。

泄壓裝置分類

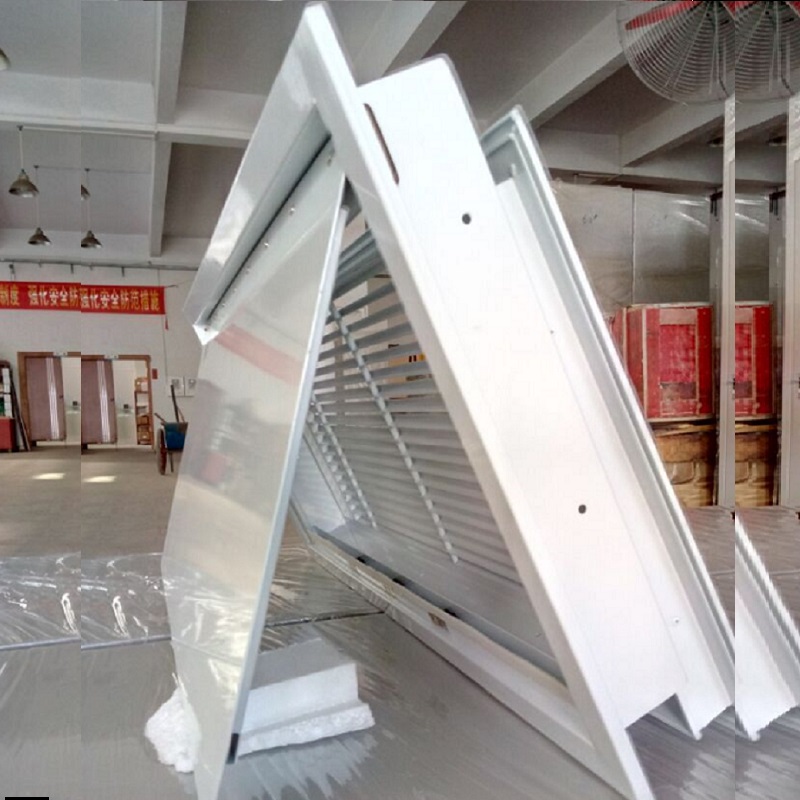

目前，根據是否需要配置電源，泄壓裝置可以分為兩類，一類是機械式自動泄壓裝置，另一類是電動式自動泄壓裝置。機械式自動泄壓裝置結構簡單、零部件較少，安裝、維護較為方便，產品價格較低，目前工程中常用的泄壓裝置以機械式為主。電動式自動泄壓裝置需配置壓力檢測器、電動執行結構等，產品控制精度較高，但需要外接電源并定期進行維護，同時產品價格較高，目前工程中應用較少。

氣體滅火系統防護區泄壓面積計算

1、七氟丙烷滅火系統的防護區泄壓口面積,宜按下式計算

如圖：

Fx=0.15*Qx/[(Pf)^1/2]

式中Fx——泄壓口面積(m2)；

Qx——滅火劑在防護區的平均噴放速率(kg/s)；

Pf——圍護結構承受內壓的允許壓強(Pa).

根據規范要求，防護區圍護結構承受內壓的允許壓強，不低于1200pa。在沒有準確參數的情況下，Pf值可以取1200Pa。

防護區的平均噴放速率Qx=設計用量W（KG）/噴射時間

根據規范要求，七氟丙烷的噴射時間8至10秒，可以取8秒。

綜上所述

七氟丙烷滅火系統的防護區泄壓面積計算（簡化方案）

Fx=0.15*Qx/[(1200)^1/2]=0.15*W/8/[(1200)^1/2]=0.00054W（W為防火區的設計用量）

按以上公式就可以算出泄壓面積，根據每個泄壓裝置的有效泄壓面積，可以推算出的需要的泄壓裝置個數。（一般情況下，每個泄壓裝置的面積為0.12m2或者0.24m2）

比如：某防火區的七氟丙烷設計用量為1000kg，則防火區泄壓口面積為
Fx=0.00054W=0.00054*1000=0.54m2
假設選取有效泄壓面積為0.24m2泄壓裝置
泄壓裝置數量=0.54/0.24=2.25，取3個
如選取有效泄壓面積為0.14m2泄壓裝置
泄壓裝置數量=0.54/0.12=4.5，取5個

請注意，七氟丙烷滅火劑比空氣重，泄壓口應位于防火區凈高的2/3以上。

2、IG541氣體滅火系統防火區泄壓面積計算（簡化方案）

根據《氣體滅火系統的設計規范》GB50370-2005，IG541氣體滅火系統防火區泄壓面積計算如下：

Fx=1.1*Qx/[(Pf)^1/2]

式中Fx——泄壓口面積(m2)；

Qx——滅火劑在防護區的平均噴放速率(kg/s)；

Pf——圍護結構承受內壓的允許壓強(Pa).

根據規范要求，防護區圍護結構承受內壓的允許壓強，不低于1200pa。在沒有準確參數的情況下，Pf值可以取1200Pa。

防護區的平均噴放速率Qx=設計用量W（KG）/噴射時間

根據規范要求，IG541混合氣體滅火劑噴射時間48秒（當噴放至設計用量的95%時，其噴放時間不應大于60s，且不應小于48s）。

綜上所述

Fx=1.1*Qx/[(Pf)^1/2]=1.1*W/48/[(Pf)^1/2]=0.00066W（W為防火區的設計用量）

同理，假設選取IG541設計用量為1000kg，則防護區的泄壓面積為0.00066W=0.00066*1000=0.66m2
選取有效泄壓面積為0.24m2泄壓裝置 則：0.66/0.24=2.75 取3個

2、全淹沒二氧化碳?xì)怏w滅火系統防火區泄壓面積計算（簡化方案）

根據《二氧化碳滅火系統設計規范》全淹沒二氧化碳防火區的泄壓口面積計算公式如下：

Ax=0.0076*Qt/[(Pt)^1/2]

式中：Ax——泄壓口面積(m2)；

Qt——滅火劑在防護區的平均噴放速率(kg/min)；

Pt——圍護結構承受內壓的允許壓強(Pa).

根據規范要求，防護區圍護結構承受內壓的允許壓強，不低于1200pa。在沒有準確參數的情況下，Pf值可以取1200Pa。

防護區的平均噴放速率Qt=設計用量W（KG）/噴射時間，根據規范要求，我們可以取噴射時間為1min。（全淹沒滅火系統二氧化碳的噴放時間不應大于1min，當撲救固體深位火災時，噴放時間不應大于7min，并應在前2min內使二氧化碳的溶度達到30%）。

綜上所述

Ax=0.0076*Qt/[(1200)^1/2]=0.0076*W/1/[(1200)^1/2]=0.00022W（W為防火區的設計用量）

比如：假設防護區二氧化碳設計用量為1000kg，則防護區的泄壓面積為0.00022W=0.00022*1000=0.22m2
選取有效泄壓面積為0.24m2泄壓裝置 則：0.22/0.24=0.92 取1個
